VisionArray®
Nachweis von HPV und Mykobakterien
Mit dem CE/IVD-klassifizierten VisionArray ®-System unserer Schwesterfirma ZytoVision ist ein sensitiver, DNA-Chip-basierter Nachweis von Mykobakterien und humanen Papillomviren möglich.
VisionArray ® HPV Chip 1.0
Genotypisierung humaner Papillomviren
Wir bieten das DNA-Chip-System VisionArray ® unserer Schwesterfirma ZytoVision für den HPV-Nachweis an. Der VisionArray ® HPV Chip 1.0 ermöglicht den gleichzeitigen Nachweis von 41 HPV-Typen mit einer hohen Sensitivität von bis zu ≥ 50 Kopien/Reaktion. Das System ist geeignet für die Untersuchung von DNA aus FFPE-Material, Zervixabstrichen und Flüssigmaterial.
Nach der DNA-Isolierung mittels gängiger DNA-Isolationskits erfolgt eine PCR-Amplifikation konservierter Regionen des HPV L1-Gens mit den Consensus-Primern des VisionArray ® HPV Primer Kits. Durch die Amplifikation werden je nach HPV-Typ biotinylierte Fragmente mit einer Länge von ca. 140 bp erzeugt. Der Assay enthält zudem gemäß WHO-Empfehlung eine interne humane Positivkontrolle, HLA-DQA1.
Die biotinylierten PCR-Produkte werden dann auf einem Array mit HPV-Fängersonden hybridisiert. Der Nachweis spezifisch gebundener Fragmente wird mittels einer einfachen enzymatischen Reaktion mit dem VisionArray ® Detection Kit durchgeführt. Die Auswertung der Arrays erfolgt über einen Chip-Scanner und eine intuitiv zu bedienende Analyse-Software.

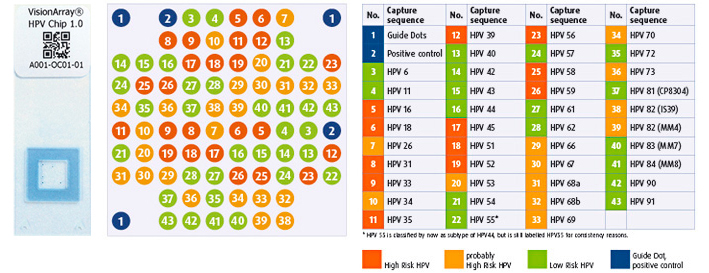

Array-Design
Aufbau des VisionArray ® HPV Chip 1.0
Bildquelle: ZytoVision
VisionArray ® MYCO Chip 2.0
Genotypisierung von Mykobakterien
Der VisionArray ® MYCO Chip 2.0 unserer Schwesterfirma ZytoVision ist ein DNA-Array für den Nachweis von Mykobakterien. Der Chip detektiert den M.-tuberculosis-Komplex und zahlreiche klinisch relevante, nicht-tuberkulöse Mykobakterium-Arten. Für den Nachweis von M. tuberculosis wird sowohl das für tuberkulöse Mykobakterien spezifische Insertionselement IS6110 verwendet als auch die 16S-23S rRNA-ITS-Region (internal transcribed spacer).
Die Detektion beruht auf einem bewährten und robusten biochemischen Nachweisverfahren. Spezifische PCR-Amplikons werden mit biotinylierten Primern generiert und mit dem MYCO Chip 2.0 hybridisiert. Sie binden dabei an komplementäre Fängersonden auf dem Array; unspezifische Bindungen werden durch stringentes Waschen aufgelöst. Anschließend wird ein Streptavidin-Peroxidase-Enzym-Konjugat hinzugefügt, welches Tetramethylbenzidin, TMB, in einer Farbreaktion zu blauem Farbstoff umsetzt. Als interne Positivkontrolle gemäß WHO-Empfehlung dient das humane HLA-DQA1-Gen.
Das Auslesen der Signale erfolgt mit einem einfach zu bedienenden Scanner und angeschlossenem Laptop, für die Datenanalyse steht eine intuitiv handhabbare Analyse-Software zur Verfügung. Nach erfolgter PCR-Reaktion nehmen der Array-basierte Nachweis, das Scannen des Chips und die Datenanalyse insgesamt nur noch 60 Minuten Zeit in Anspruch. Mit dem VisionArray ® MYCO Chip 2.0 steht somit ein hochspezifisches, sensitives und robustes System zum Nachweis der wesentlichen, klinisch relevanten Mykobakterien-Arten zur Verfügung.

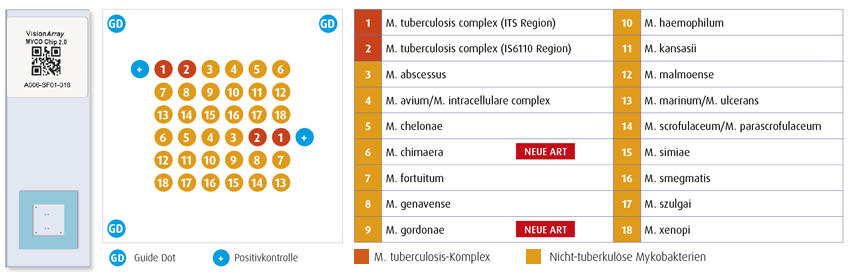

Array Design
Aufbau des VisionArray ® MYCO Chip 2.0
Bildquelle: ZytoVision
VisionArray ® Chips
| Produkt | Menge | Format | Status | Best-Nr. | Info |
|---|---|---|---|---|---|
| Reagenzienpaket VisionArray® HPV Chip 1.0 | 5 x 10 Arrays (50 Tests) | CE/IVD | RP-VA-0001-50 | ||
| Reagenzienpaket VisionArray® MYCO Chip 2.0 | 5 x 10 Arrays (50 Tests) | CE/IVD | RP-VA-0005-50 | ||
| VisionArray® HPV Chip 1.0 | 10 Arrays (10 Tests) | CE/IVD | VA-0001-10 | ||
| VisionArray® MYCO Chip 2.0 | 10 Arrays (10 Tests) | CE/IVD | VA-0005-10 |
VisionArray ® Reagenzien
| Produkt | Menge | Format | Status | Best-Nr. | Info |
|---|---|---|---|---|---|
| VisionArray® Detection Kit | 1 Kit (50 Tests) | CE/IVD | VK-0003-50 | ||
| VisionArray® HPV PreCise Master Mix | 1 Kit (50 Tests) | CE/IVD | ES-0007-50 | ||
| VisionArray® MYCO PreCise Master Mix 2.0 | 1 Kit (50 Tests) | CE/IVD | ES-0008-50 |
VisionArray ® Geräte und Software
| Produkt | Menge | Format | Status | Best-Nr. | Info |
|---|---|---|---|---|---|
| VisionArray® MultiScan Software | 1 Stück | CE/IVD | E-4302-1 | ||
| VisionArray® SingleScan Software | 1 Stück | CE/IVD | E-4301-1 |
Das VisionArray ® SingleScan-System:
Laptop mit vorinstallierter VisionArray Software SingleScan, Scanner 8100, Slide-Halter, Handscanner, USB-Hub, externe Festplatte, Computermaus
Bildquelle: ZytoVision
Das VisionArray ® MultiScan-System:
Laptop mit vorinstallierter VisionArray Software MultiScan, Scanner V600 Photo, USB-Hub, externe Festplatte, Computermaus
Bildquelle: ZytoVision
VisionArray ® ist ein eingetragener Markenname der ZytoVision GmbH.
